DS2-Q700全自動動超濾膜組件切割機主要技術參數
序號 |
項目 |
參數 |
備注 |
1 |
送料精度 |
±0.5 |
|
2 |
切割角度 |
90° |
|
3 |
一次送料切割長度范圍 |
8-500MM |
|
4 |
切割材料管徑 |
4-10吋 |
|
5 |
伺服電機轉速 |
3000Pr/Min |
|
6 |
刀具規格 |
700*25.4 |
|
7 |
主軸電機轉速 |
2840Pr/Min |
|
8 |
工作氣壓 |
0.6-0.8MPa |
|
9 |
刀具進給速度 |
0-3M/Min |
|
10 |
工作電壓 |
380V/50Hz |
|
12 |
切割機外觀尺寸 |
2680x2050x1760 |
|
13 |
切割機重量 |
1700kg |
|
DS2-Q700全自動膜組件切割機設備特點:
該系統是針對大截面圓管切割的重型專用設備。搭配智能化操作系統和微量潤滑冷卻系統及除塵收集防護功能。機架采用結構鋼焊接后精密加工而成,具有很高的剛性和強度。通過滾珠絲杠直線模組傳遞動力,性能穩定可靠,工作精度高,操作簡便等特點;切割鋸片采用公司自主品牌(富士牌)鋸片,耐用度高,鋸切切割線速度高,加工面光滑;鋸切采用水平進刀,運用電機絲桿直線模組推進,保證切割前進的速度均勻,尺寸穩定。
1.2送料裝置:配備兩套裝夾工裝,工件的定位采用特殊材料ABS,其具有優良的力學性能,其沖擊強度較好,耐磨性能優良,尺寸穩定性好,又具有耐油性,進料側配有彈簧阻尼的托料輥筒,確保在送料過程中不會(huì )刮傷工件。通過V型塊定位,壓料氣缸垂直壓緊,將工件固定并輸送到鋸切工位。

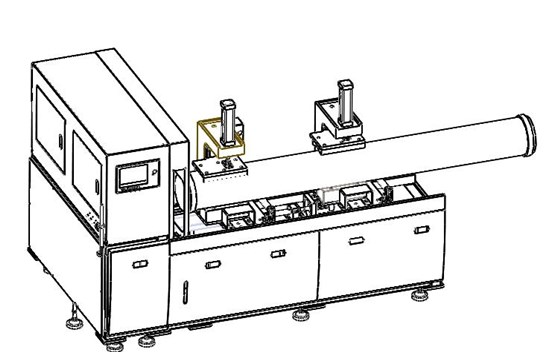

DS2-Q700全自動膜組件切割機簡圖如下:
